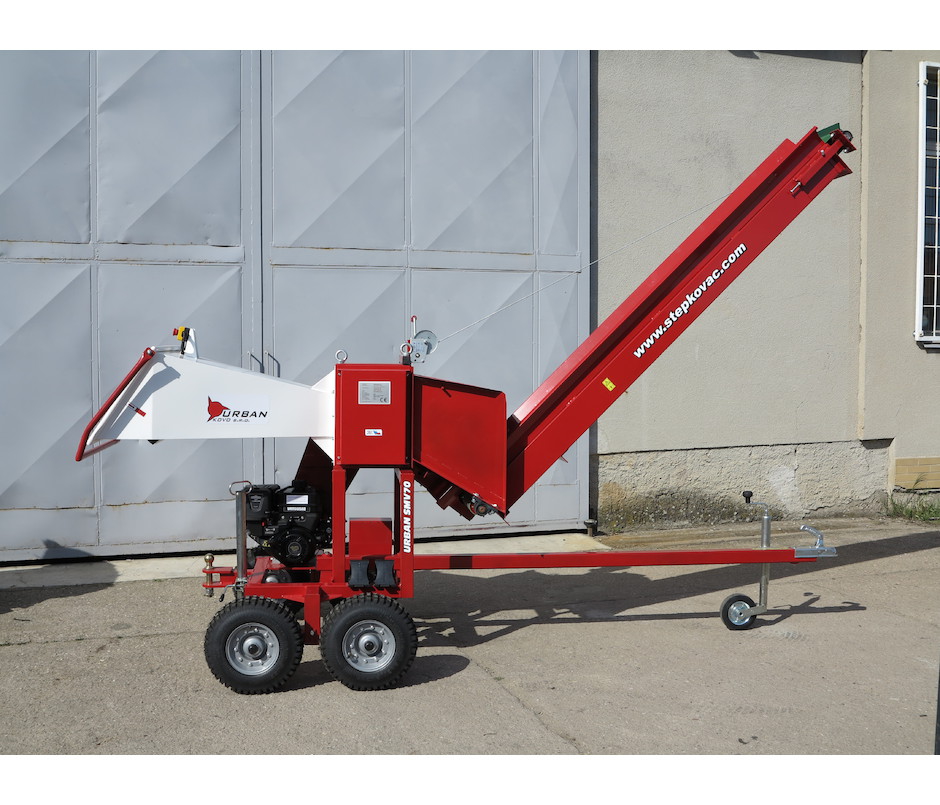

URBAN SMV70 s dopravníkem 2,6 m

Štěpkovač (špalíkovač) URBAN SMV70 je poháněný motorem Briggs & Stratton VANGUARD o výkonu 10 hp. Od motoru je výkon přenášen klínovými řemeny na převodovku s olejovou náplní, která pohání štěpkovací ústrojí. Terénní podvozek je osazen výkyvnými nápravami pro snadnou přepravu v terénu.

DO PRŮMĚRU 80 MM

Součástí stroje je: závěs pro valník včetně koule ISO 50, návod k používání včetně prohlášení o shodě

  • Kategorie: URBAN SMV70
  • Modelová řada:70
  • Katalogový kód:SMV70 D2,6
  • V nabídce od:09.02.2017
  • Dostupnost:do 2 týdnů
Hmotnost: 460 kg
Max. průměr měkkého čerstvého dřeva (borovice): 80 mm
Max. průměr tvrdého čerstvého dřeva (dub, habr): 65 mm
Max. průměr tvrdého suchého dřeva (dub, habr): 50 mm
Max. rozměry hranolu (smrk): 60 x 60 mm
Max. rozměry prkna (smrk): 190 x 20 mm
Délka štěpky (není nastavitelná): 6 - 13 cm
Otvor ke štěpkovacímu ústrojí: 200 x 200 mm
Vstupní otvor násypky: 700 x 400 mm
Pracovní otáčky štěpkovacího ústrojí: 200 / min.
Maximální výkonnost: 4 m3/h
Výkon motoru: 7,5 kW (10 hp)
Palivo: Natural 95
Objem palivové nádrže: 4 l
Průměrná spotřeba paliva: 1 - 1,5 l/h
Počet štěpkovacích nožů: 6
Mezera mezi ostřím štěpkovacích nožů: cca 0,1 mm
Životnost nožů na jedno nabroušení: 100 - 500 m3 štěpky
Podvozek: Terénní (bez SPZ)
Ochrana proti přetížení: Prokluz řemenů
Rozměry v přepravní poloze (délka x šířka x výška): 203x141x336 cm
Rozměry v pracovní poloze (délka x šířka x výška): Závisí na poloze dopravníku
Rozměry balení (délka x šířka x výška): 385x141x250 cm
Délka bez oje: 203 cm
Výstup štěpky: Dopravník 2,6 m
Pohon dopravníku: Řemenový převod
Výška konce dopravníku při úhlu 30°: 191 cm
Výška konce dopravníku při úhlu 40°: 228 cm
Závěs pro valník: Ano - klasický + koule ISO 50

Motor

Štěpkovač je poháněn čtyřtaktním benzinovým motorem Briggs & Stratton VANGUARD o výkonu 10
koní. Od motoru je výkon přenášen klínovými řemeny na převodovku s olejovou náplní, která pohání
štěpkovací ústrojí. Motor je možné dodat s ručním startováním nebo za příplatek s elektrickým
startérem (ruční startování zůstane zachováno). Objem palivové nádrže je 4 litry. Na přání lze štěpkovač
osadit počítadlem motohodin.



Podvozek

Štěpkovač má terénní podvozek, který je díky výkyvným nápravám schopen překonávat větší terénní nerovnosti. Vpředu je na podvozku vysouvací kolečko a vzadu stavitelná noha. Těžiště stroje je mírně před nápravou. Štěpkovač SMV70 se připojuje na kouli průměr 50 mm tažného prostředku. Za štěpkovač je možné připojit malý přívěs do klasického závěsu nebo na kouli průměr 50mm. Štěpkovač SMV70 není určen k provozu na pozemních komunikacích.



Pásový dopravník

Štěpka je vynášena pásovým dopravníkem délky 2,6 m. Sklon dopravníku je nastavitelný pomocí
navijáku. Při přepravě je dopravník zvednutý do svislé polohy. Jako volitelné příslušenství je možné
na konec dopravníku namontovat skluzavku o délce 0,8 m (štěpka ze skluzavky dopadne na vzdálenější
místo), nebo dvojitý pytlovač na rašlové pytle s opěrnou nohou. Pytlovač je připevněný pomocí čtyř
šroubů a jeho montáž zabere pouze několik minut.



Násypka

Násypka je dostatečně dlouhá pro zajištění bezpečnosti a navíc je vybavena bezpečnostním vypínacím rámem. Při stlačení vypínacího rámu dojde k zastavení motoru. Násypka je umístěna horizontálně, což značně usnadňuje vkládání dlouhých větví ve srovnání se svislou či šikmou násypkou. Povrchová úprava celého stroje je provedena práškovými barvami.



Ochrana proti přetížení

Proti přetížení je štěpkovač chráněn pomocí talířových pružin na torzním ramenu převodovky, které napíná klínové řemeny. Při vložení příliš silné větve dojde ke stlačení těchto pružin a následně ke krátkému prokluzu řemenů a k zastavení motoru. Pokud se tak stane, zůstanou obvykle nože štěpkovače zakousnuté ve větvi a ta tím pádem nejde volně vyjmout z násypky. K jejímu uvolnění slouží páka, dodávaná společně se štěpkovačem. Otáčením páky ve směru hodinových ručiček dojde k uvolnění větve.



Štěpkovací ústrojí

Štěpkovací ústrojí pracuje na principu dvou protiběžných hřídelí s noži. Štěpkovací nože si větve samy podávají. Průchozí mezera mezi hřídelemi je 70 mm. Štěpkovací nože jsou zasunuté do drážek v hřídelích a uchyceny pomocí dvou šroubů. Nože vyrábíme z kvalitní nástrojové oceli a je možné je opakovaně brousit. Po nabroušení se pod nůž vloží podložka, aby mezi ostřím nožů byla opět malá mezera (cca 0,1 mm). Podložky dodáváme v různých tloušťkách. Jedním broušením se nůž obvykle sníží o 0,5 až 0,8 mm. Na jedno nabroušení vyrobí nože 100 až 500 m3 štěpky (cca 1000 až 5000 rašlových pytlů), záleží kolik se do štěpkovače dostává nečistot (hlína, kamínky,…). Každý nůž je možné zbrousit až o 4 mm, poté je třeba ho vyměnit za nový.

Závěs pro valník

Štěpkovač je vybaven závěsem pro připojení valníku o maximální hmotnosti 2000 kg. Valník je možné připojit do klasického závěsu nebo na kouli ISO 50.
