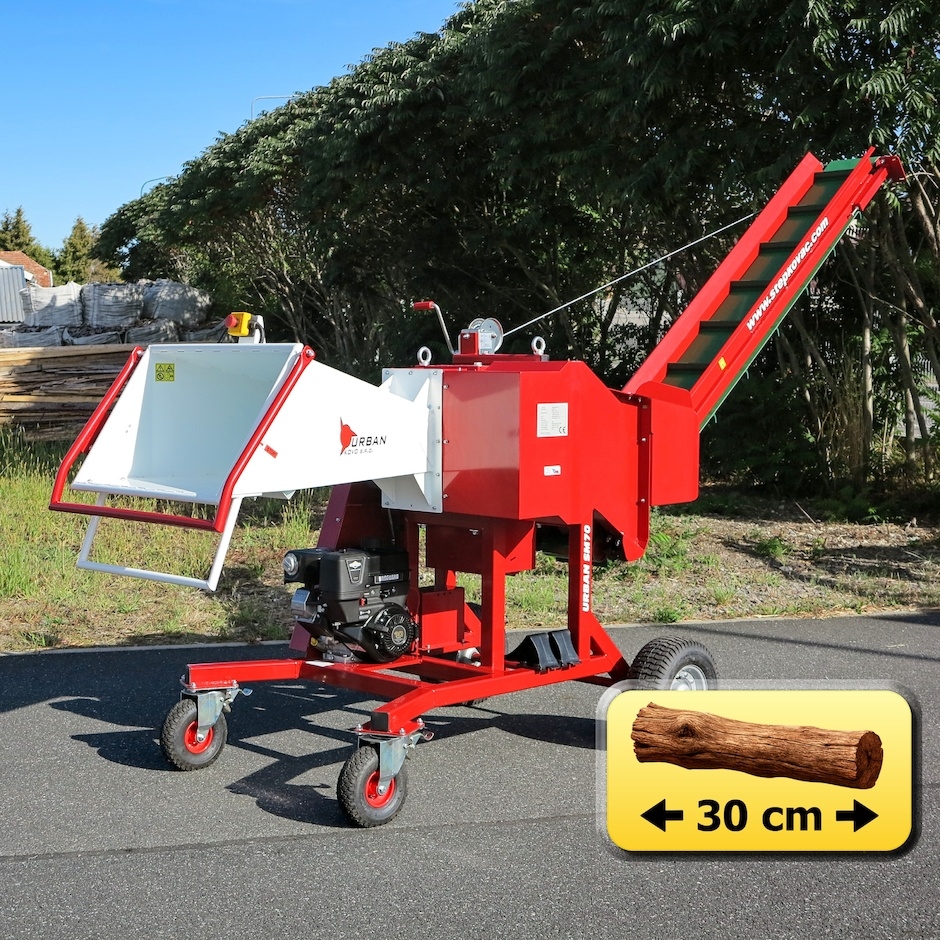

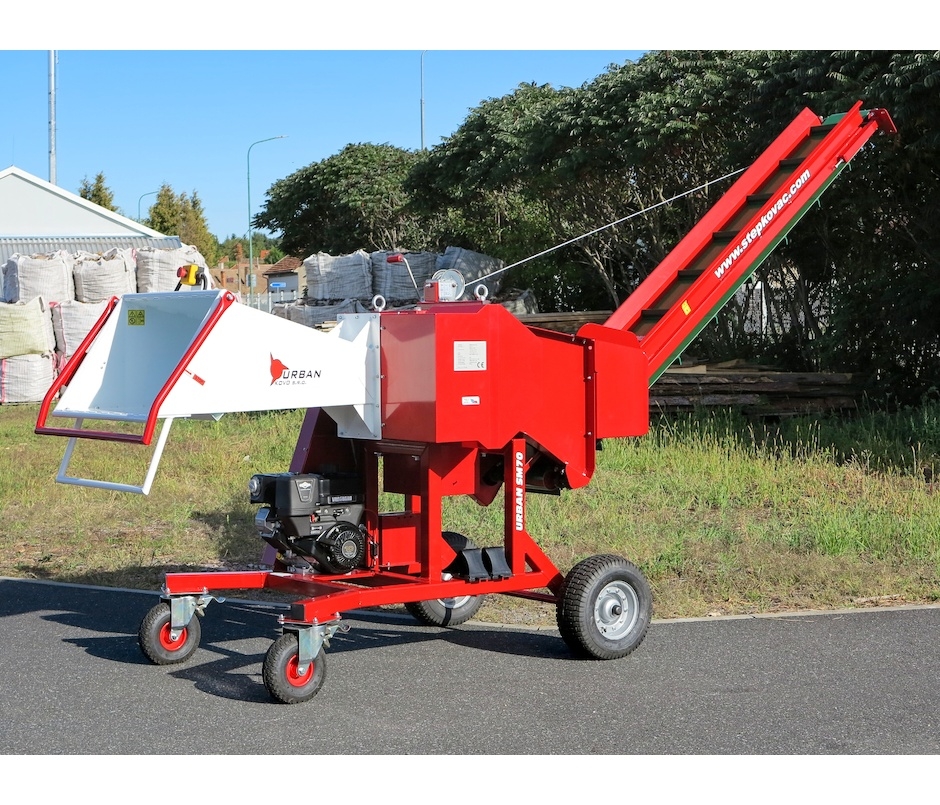

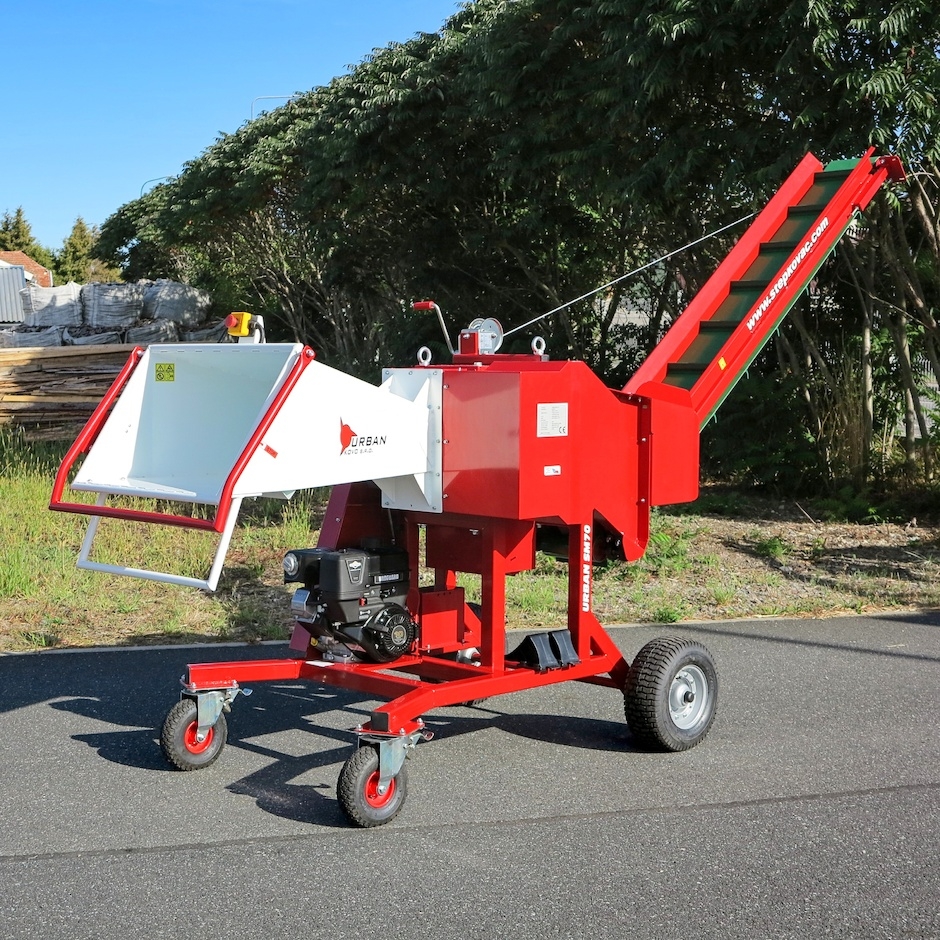

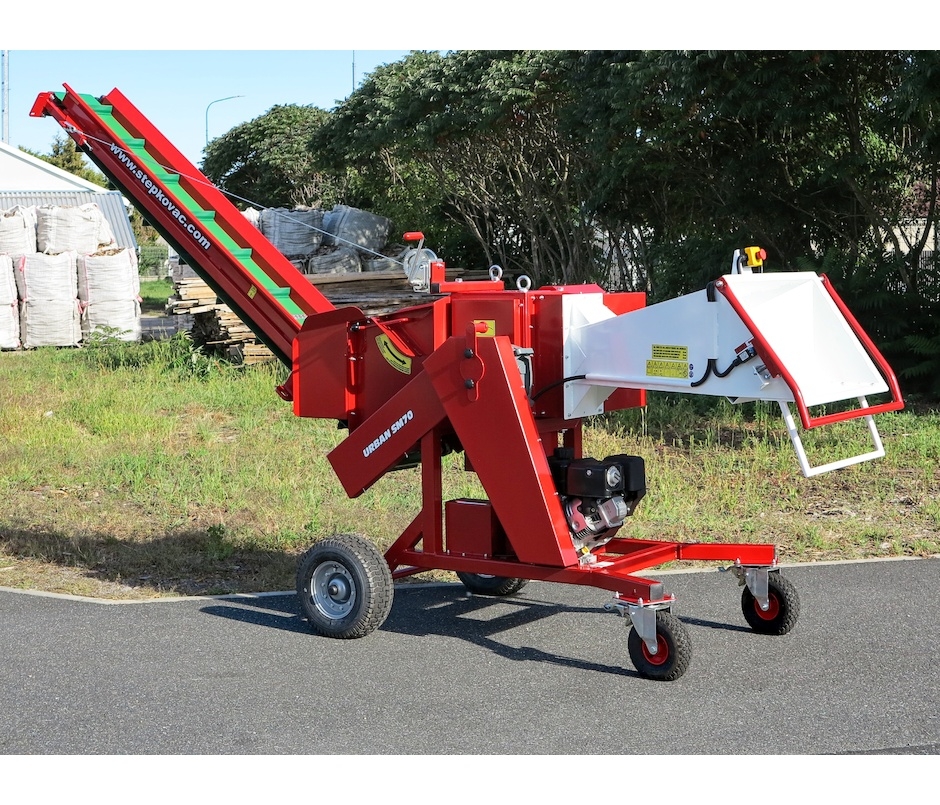

URBAN SM70-MF s dopravníkem 2,1 m

Motor

Špalkovač je poháněn čtyřtaktním benzinovým motorem Briggs & Stratton VANGUARD o výkonu 10 koní. Od motoru je výkon přenášen klínovými řemeny na převodovku s olejovou náplní, která pohání špalkovací a podávací ústrojí. Motor je možné dodat s ručním startováním nebo za příplatek s elektrickým startérem (ruční startování zůstane zachováno). Objem palivové nádrže je 4 litry. Na přání lze štěpkovač osadit počítadlem motohodin.

Manipulace se strojem

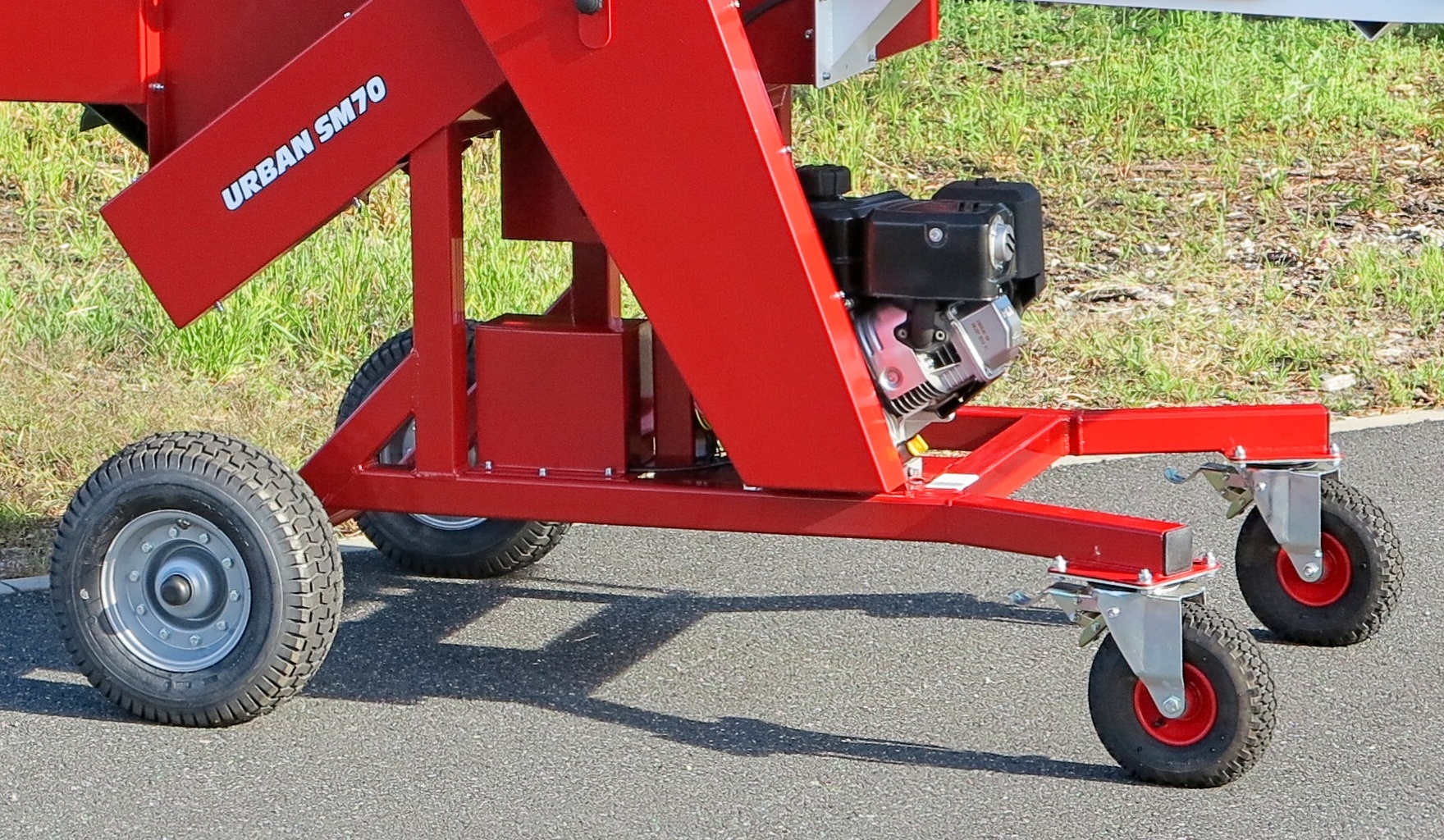

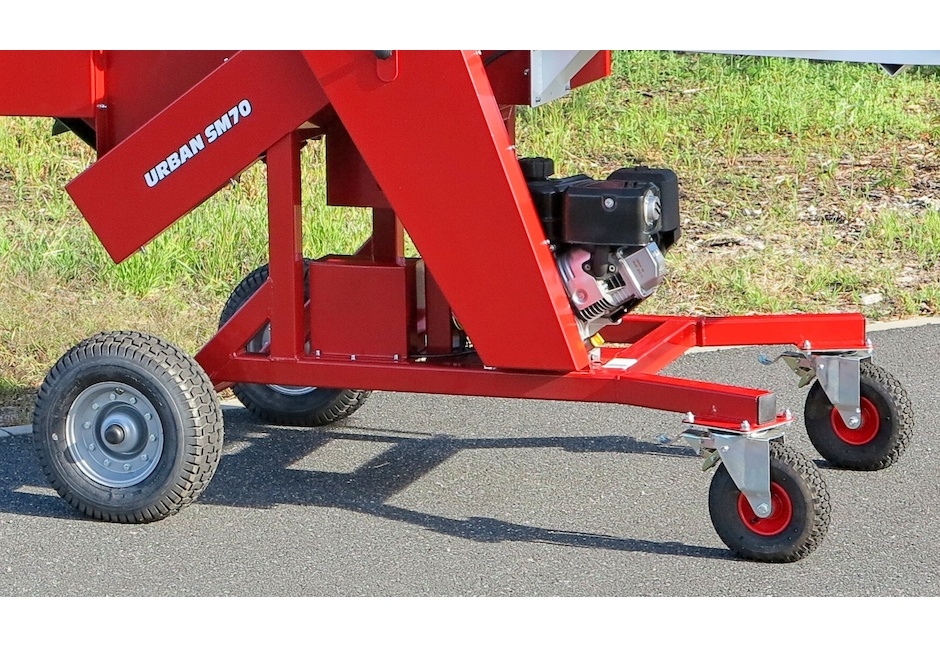

Pro usnadnění manipulace je špalkovač vybaven madlem na násypce a čtyřmi bantamovými koly. Zadní kola jsou otočná s brzdou.

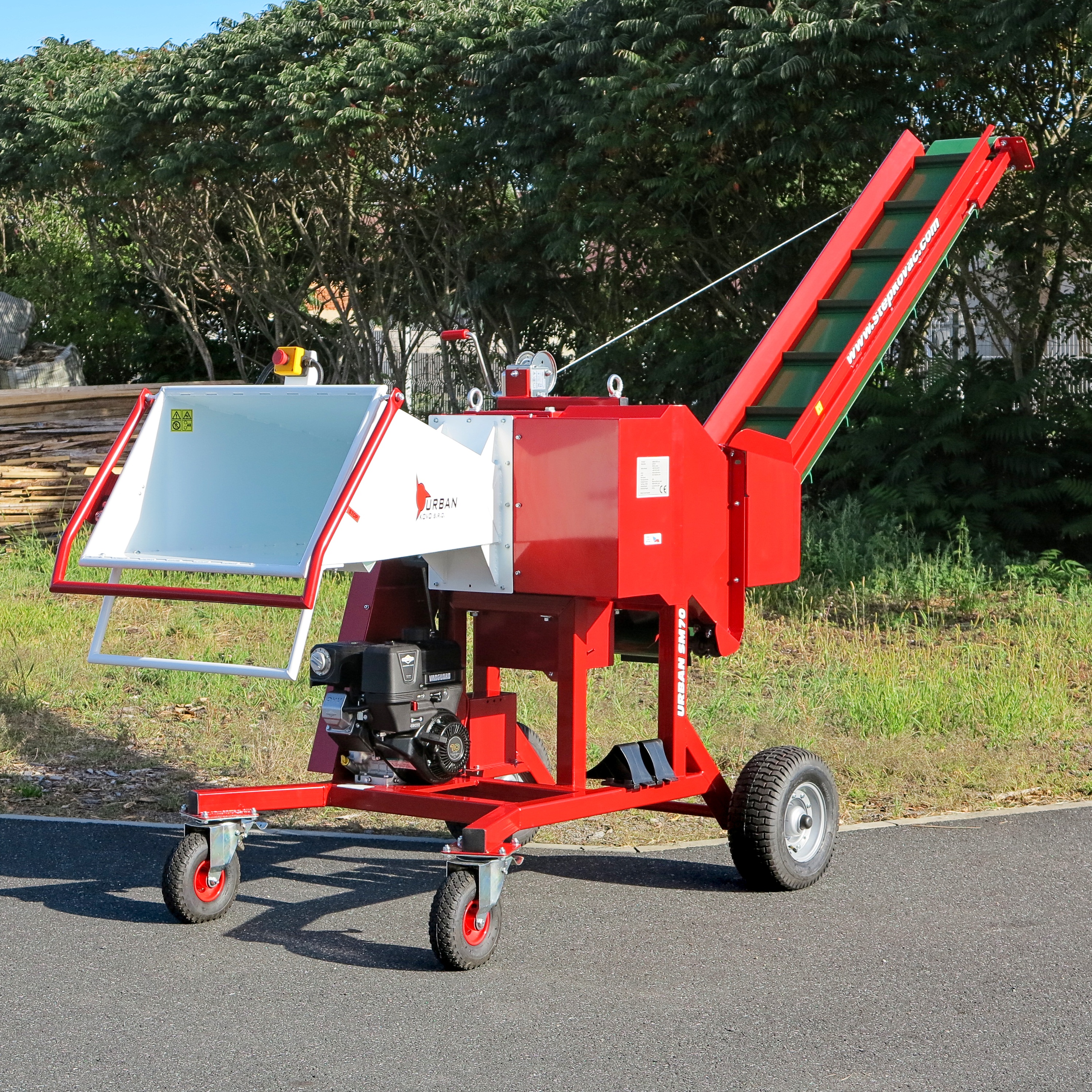

Pásový dopravník

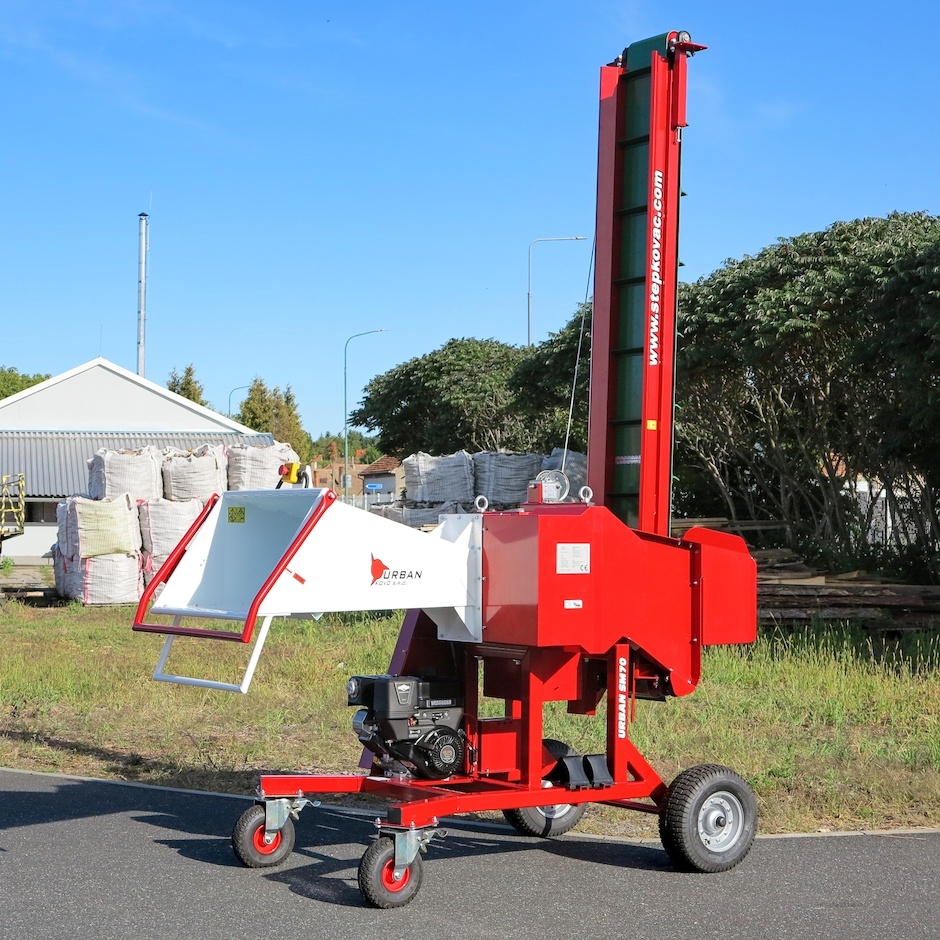

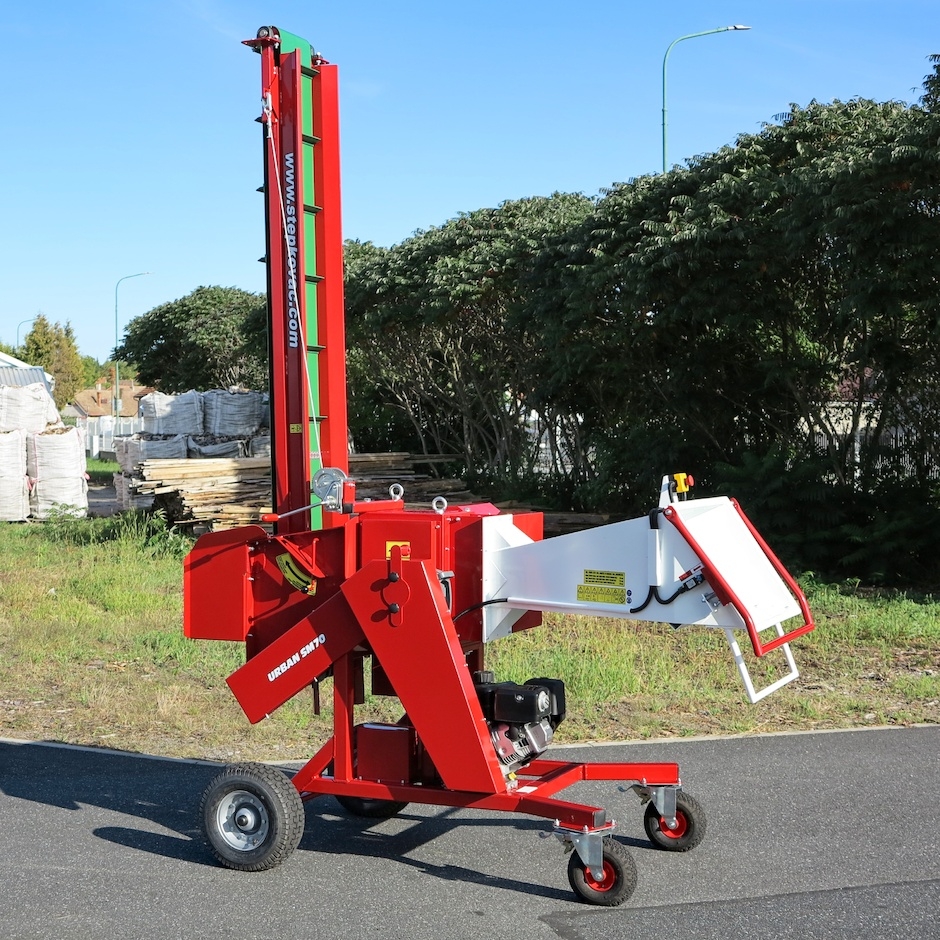

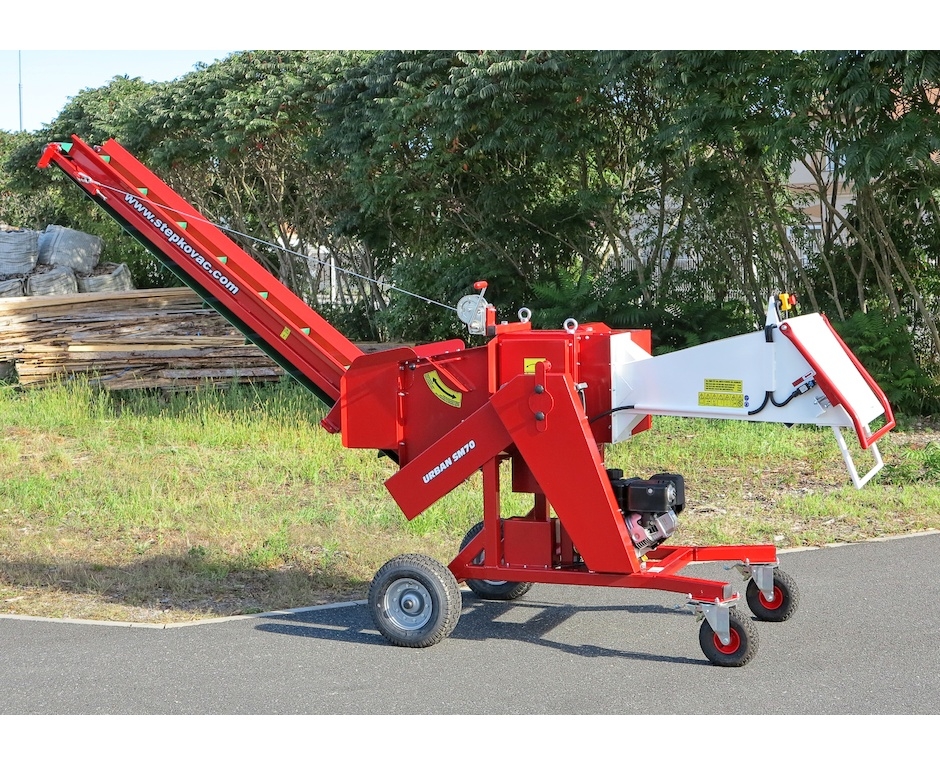

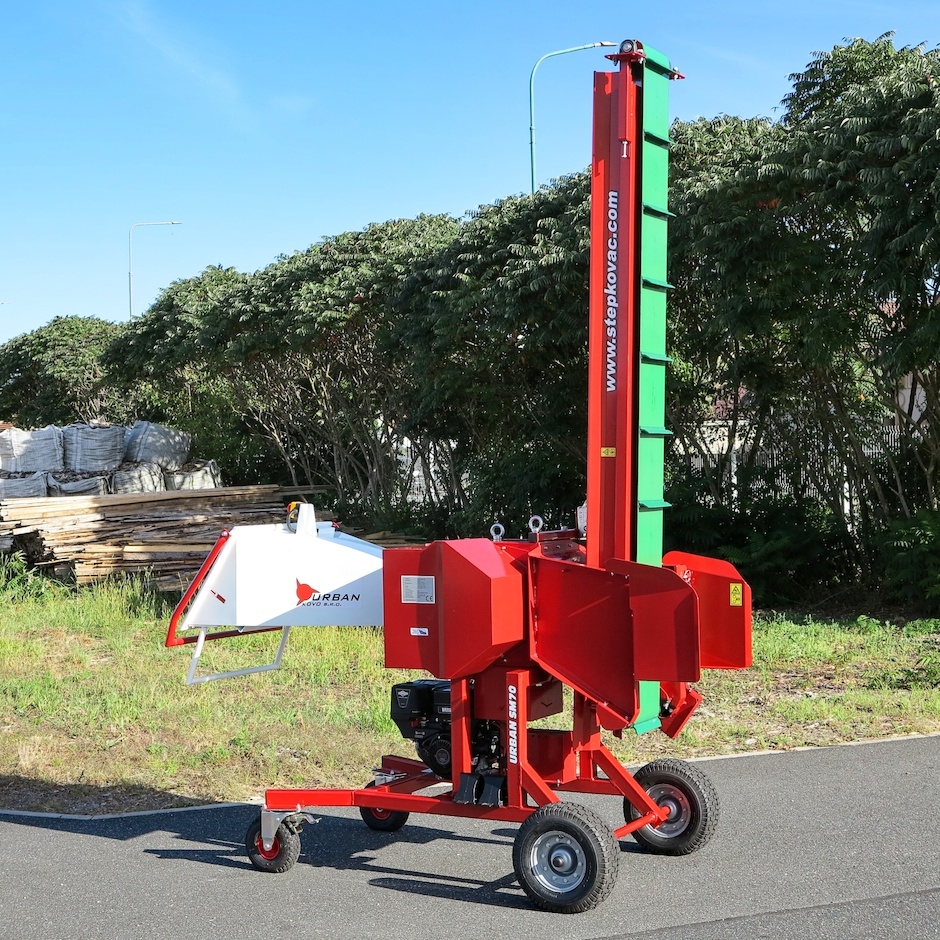

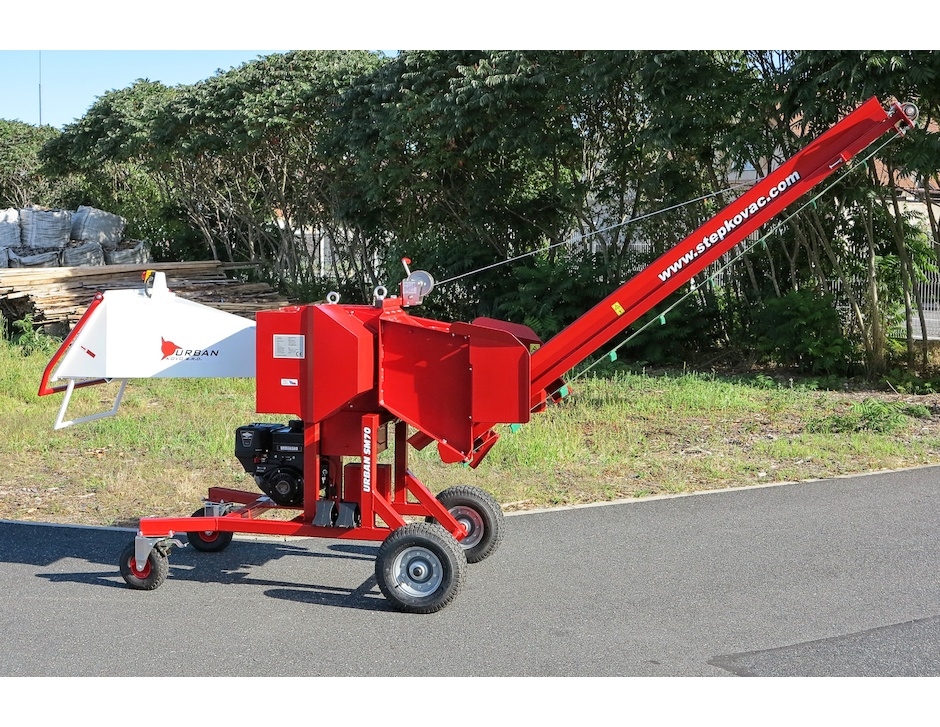

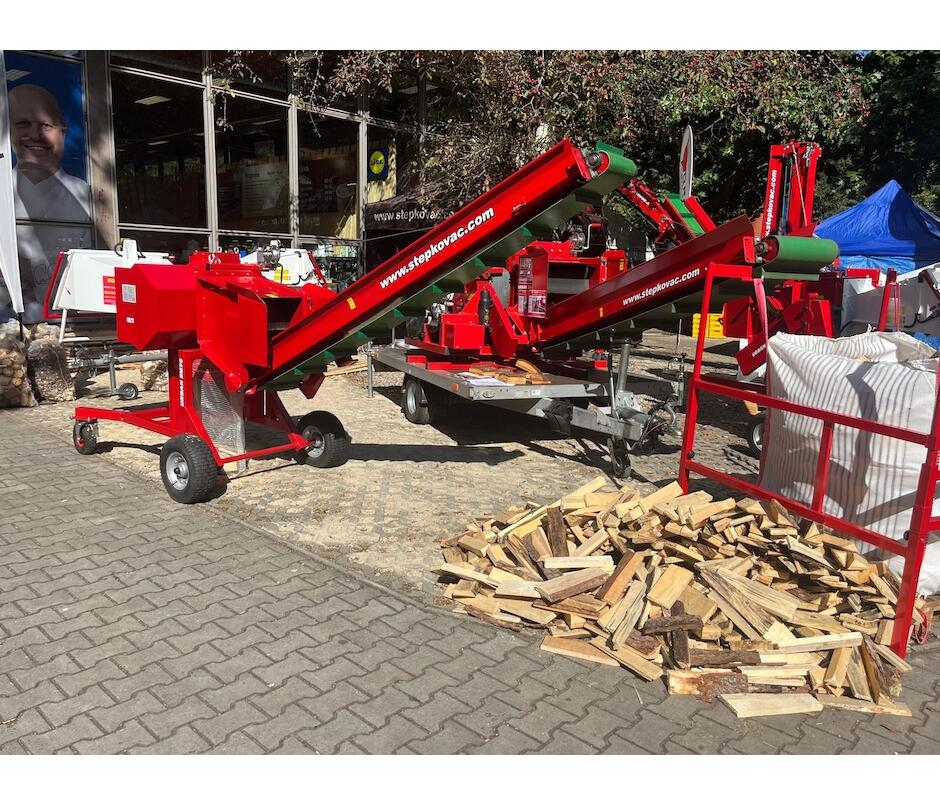

Špalky jsou vynášeny pásovým dopravníkem délky 2,1 m. Sklon dopravníku je nastavitelný pomocí navijáku. Při přepravě je dopravník zvednutý do svislé polohy. Jako volitelné příslušenství je možné na konec dopravníku namontovat skluzavku o délce 0,8 m (špalky ze skluzavky dopadnou na vzdálenější místo).

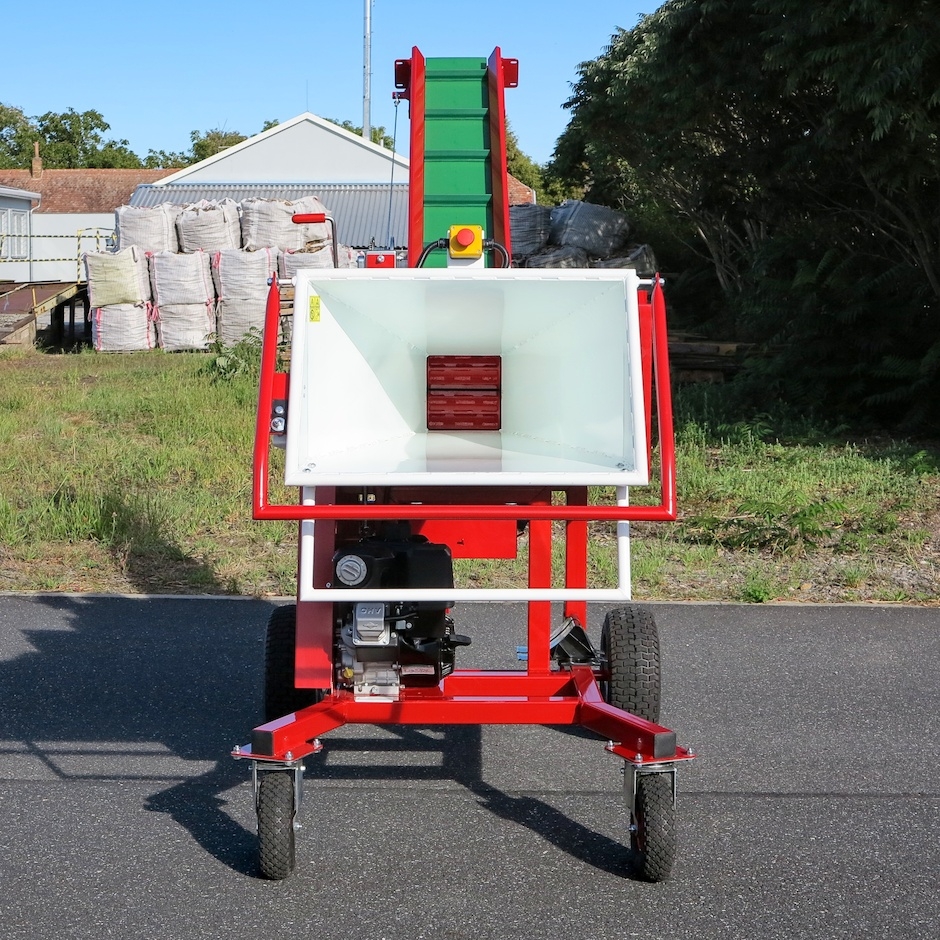

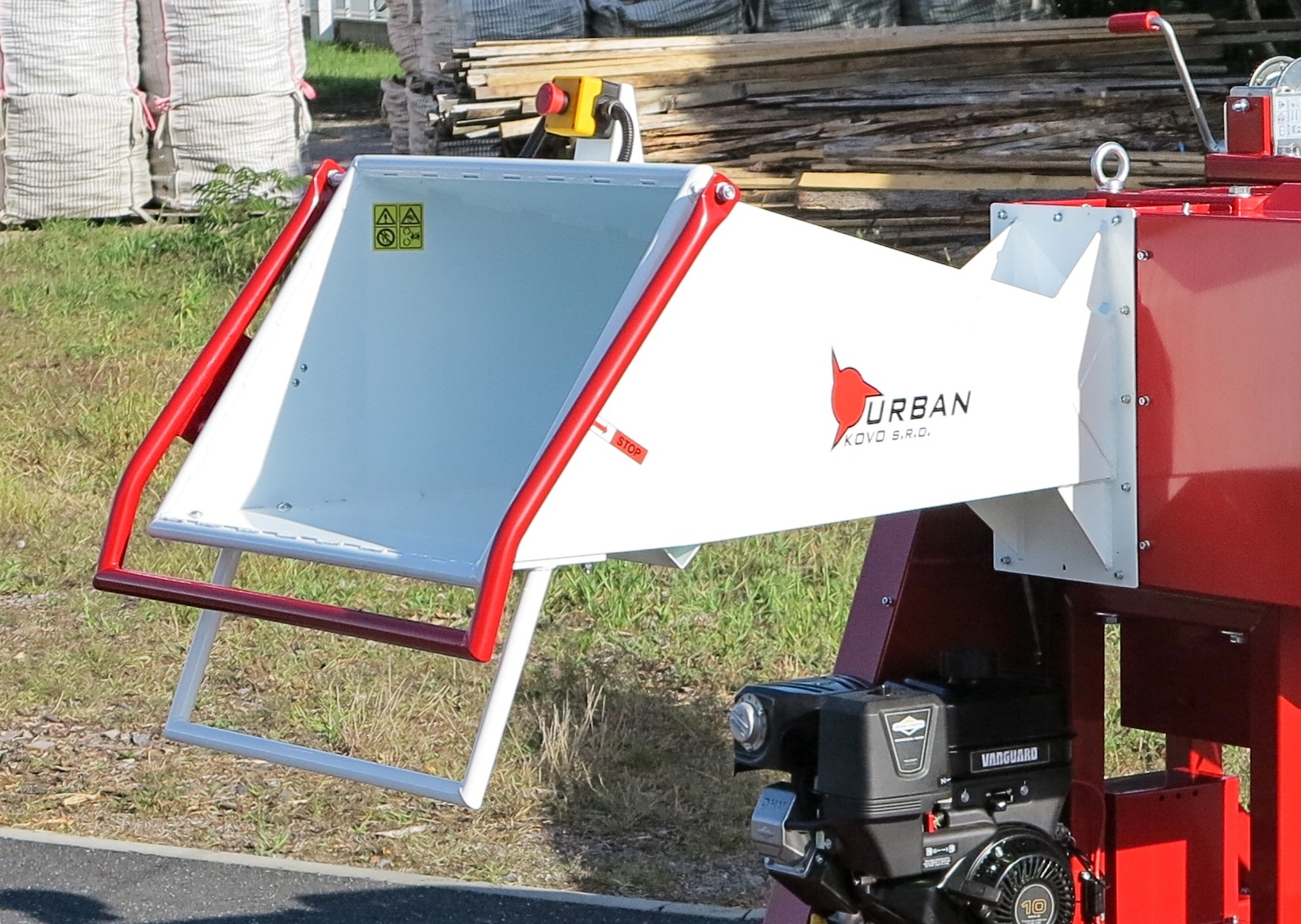

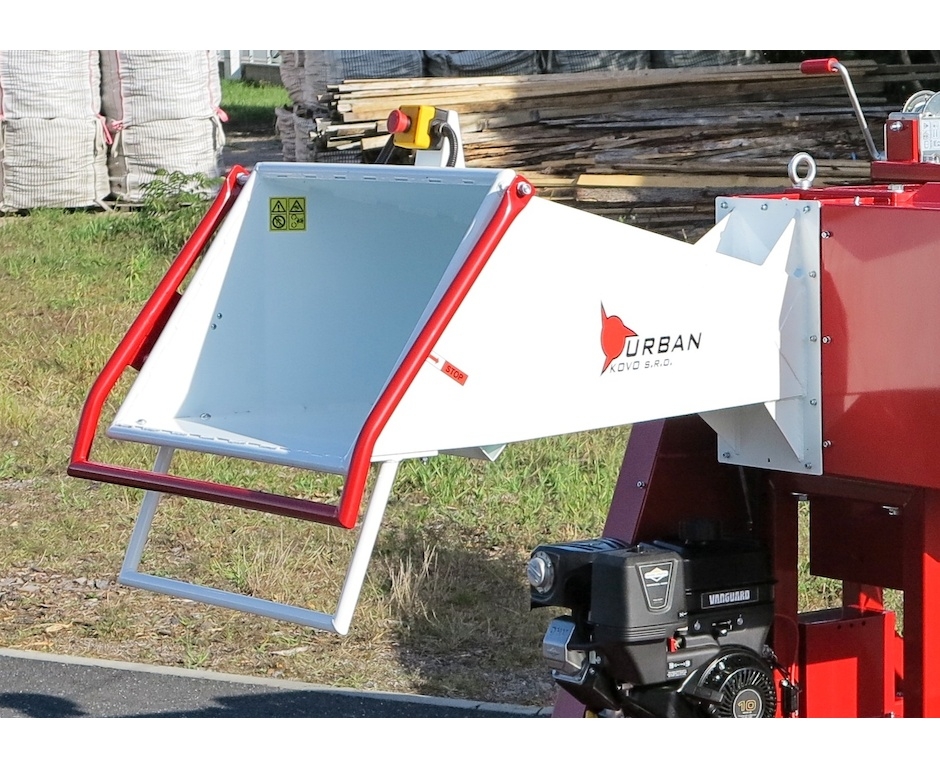

Násypka

Násypka je dostatečně dlouhá pro zajištění bezpečnosti a navíc je vybavena bezpečnostním vypínacím rámem a stoptlačítkem. Při stlačení vypínacího rámu nebo stoptlačítka dojde k zastavení motoru. Násypka je umístěna horizontálně, což značně usnadňuje vkládání dlouhých kusů dřeva ve srovnání se svislou či šikmou násypkou. Povrchová úprava celého stroje je provedena práškovými barvami.

Ochrana proti přetížení

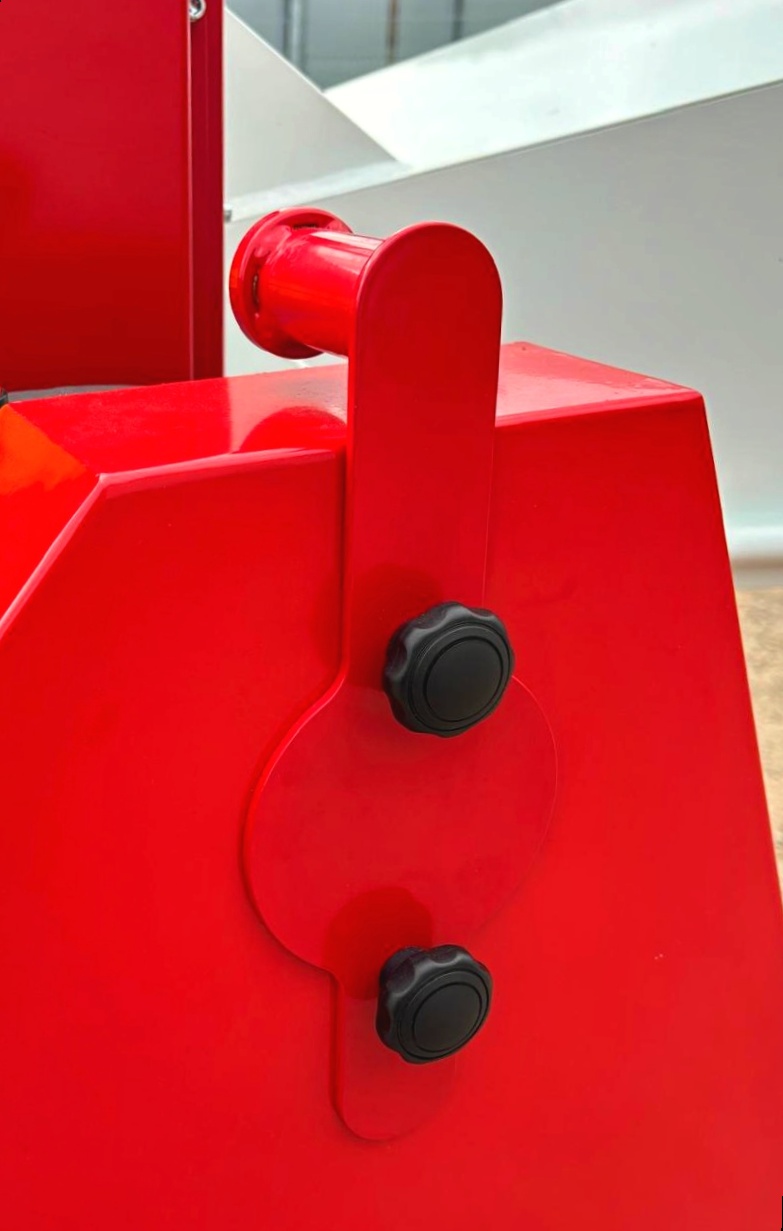

Při vložení příliš silné větve do špalkovače dojde ke krátkému prokluzu řemenů a k zastavení motoru. Tímto je špalkovač chráněn proti přetížení. Pokud k tomuto dojde, zůstanou obvykle nože špalkovače zakousnuté ve větvi tak, že ji nelze vytáhnout ven. V takovém případě stroj zajistěte proti neočekávanému znovuspuštění, z krytu řemenů odšroubujte krytku s pákou a pomocí páky otáčejte s řemenicí ve směru hodinových ručiček, dokud se větev neuvolní. Po vyjmutí větve, vyjmutí páky, kontrole řemenů a zpětné montáži krytky je možno pokračovat v práci.

Špalkovací ústrojí

Špalkovací ústrojí pracuje na principu dvou protiběžných hřídelí s noži, před kterými je umístěn podavač materiálu. Průchozí mezera mezi hřídelemi je 70 mm. Špalkovací nože jsou zasunuté do drážek v hřídelích a uchyceny pomocí dvou šroubů. Nože vyrábíme z kvalitní nástrojové oceli a je možné je opakovaně brousit. Po nabroušení se pod nůž vloží podložka, aby mezi ostřím nožů byla opět malá mezera (cca 0,1 mm). Podložky dodáváme v různých tloušťkách. Jedním broušením se nůž obvykle sníží o 0,5 až 0,8 mm. Na jedno nabroušení vyrobí nože 100 až 500 m3 špalků, záleží kolik se do špalkovače dostává nečistot (hlína, kamínky,…). Každý nůž je možné zbrousit až o 4 mm, poté je třeba ho vyměnit za nový.
