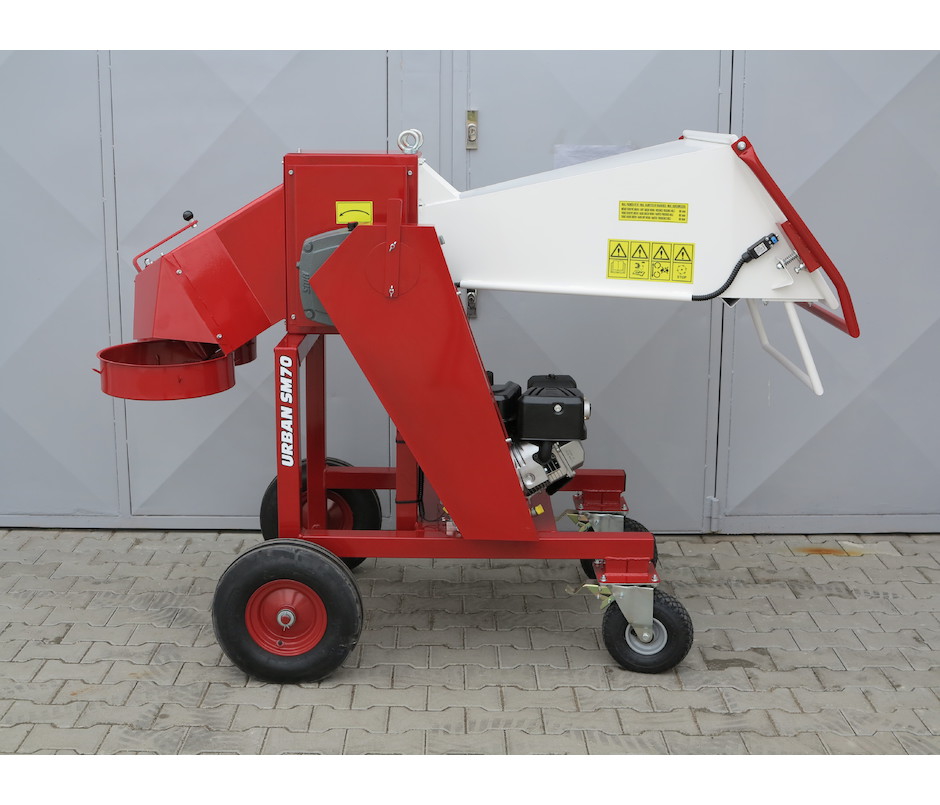

URBAN SM70 s dvojitým pytlovačem

Štěpkovač (špalíkovač) URBAN SM70 je poháněný motorem Briggs & Stratton VANGUARD o výkonu 10 hp (volitelně 14 hp). Od motoru je výkon přenášen klínovými řemeny na převodovku s olejovou náplní, která pohání štěpkovací ústrojí. Podvozek štěpkovače má 4 kolečka pro snadnou ruční manipulaci (2 pevná a 2 otočná s brzdou).

DO PRŮMĚRU 80 MM

Součástí stroje je: 50 ks rašlových pytlů, návod k používání včetně prohlášení o shodě

  • Kategorie: URBAN SM70
  • Modelová řada:70
  • Katalogový kód:SM70 2P
  • V nabídce od:03.02.2017
  • Dostupnost:do 3 týdnů

Varianty produktu

Foto Název Cena
URBAN SM70 s jednoduchým pytlovačem na rašlové pytle do 3 týdnů
URBAN SM70 s pytlovačem na Big-bag do 3 týdnů
URBAN SM70 s dopravníkem 2,1 m do 3 týdnů
URBAN SM70 s dopravníkem 2,6 m do 3 týdnů
URBAN SM70 se skládacím dopravníkem 3,4 m do 3 týdnů
Hmotnost (kg): 320
Max. průměr měkkého čerstvého dřeva (borovice): 80 mm
Max. průměr tvrdého čerstvého dřeva (dub, habr): 65 mm
Max. průměr tvrdého suchého dřeva (dub, habr): 50 mm
Max. rozměry hranolu (smrk): 60 x 60 mm
Max. rozměry prkna (smrk): 190 x 20 mm
Délka štěpky (není nastavitelná): 6 - 13 cm
Otvor ke štěpkovacímu ústrojí: 200 x 200 mm
Vstupní otvor násypky: 700 x 400 mm
Pracovní otáčky štěpkovacího ústrojí: 200 / min.
Maximální výkonnost: 4 m3/h
Výkon motoru: 7,5 kW (10 hp)
Palivo: Natural 95
Objem palivové nádrže: 4 l
Průměrná spotřeba paliva: 1 - 1,5 l/h
Počet štěpkovacích nožů: 6
Mezera mezi ostřím štěpkovacích nožů: cca 0,1 mm
Životnost nožů na jedno nabroušení: 100 - 500 m3 štěpky
Podvozek: 4 kolečka - ruční manipulace
Ochrana proti přetížení: Prokluz řemenů
Rozměry (délka x šířka x výška): 205x97x159 cm
Výstup štěpky: Dvojitý pytlovač

Motor

Štěpkovač je poháněn čtyřtaktním benzinovým motorem Briggs & Stratton VANGUARD o výkonu 10
koní. Od motoru je výkon přenášen klínovými řemeny na převodovku s olejovou náplní, která pohání
štěpkovací ústrojí. Motor je možné dodat s ručním startováním nebo za příplatek s elektrickým
startérem (ruční startování zůstane zachováno). Objem palivové nádrže je 4 litry. Na přání lze štěpkovač
osadit počítadlem motohodin.

Manipulace se strojem

Pro usnadnění manipulace je štěpkovač vybaven madlem na násypce a čtyřmi bantamovými koly. Zadní kola jsou otočná s brzdou.

Dvojitý pytlovač na rašlové pytle

Používají se rašlové pytle o velikosti 57 × 104 cm. Klapkou lze přepínat mezi plněním jednoho nebo druhého pytle. Po naplnění prvního pytle není třeba přerušovat práci kvůli plnému pytli - stačí pouze překlopit klapku a štěpky dále padají do druhého prázdného pytle. V průběhu plnění druhého pytle je možné vyměnit první, již plný pytel, za prázdný. Při nepřetržitém vkládání větví je možné pytel naplnit už za 20 sekund. Optimální jsou pro obsluhu štěpkovače 3 osoby, přičemž jedna z nich pouze mění a nakládá pytle. Ke štěpkovači s pytlovačem na rašlové pytle dostanete 50 ks rašlových pytlů zdarma.



Násypka

Násypka je dostatečně dlouhá pro zajištění bezpečnosti a navíc je vybavena bezpečnostním vypínacím rámem. Při stlačení vypínacího rámu dojde k zastavení motoru. Násypka je umístěna horizontálně, což značně usnadňuje vkládání dlouhých větví ve srovnání se svislou či šikmou násypkou. Povrchová úprava celého stroje je provedena práškovými barvami.



Ochrana proti přetížení

Při vložení příliš silné větve do štěpkovače dojde ke krátkému prokluzu řemenů a k zastavení motoru. Tímto je štěpkovač chráněn proti přetížení. Pokud k tomuto dojde, zůstanou obvykle nože štěpkovače zakousnuté ve větvi tak, že ji nelze vytáhnout ven.  V takovém případě stroj zajistěte proti neočekávanému znovuspuštění, z krytu řemenů odšroubujte krytku s pákou a pomocí páky otáčejte s řemenicí ve směru hodinových ručiček, dokud se větev neuvolní. Po vyjmutí větve, vyjmutí páky, kontrole řemenů a zpětné montáži krytky je možno pokračovat v práci.



Štěpkovací ústrojí

Štěpkovací ústrojí pracuje na principu dvou protiběžných hřídelí s noži. Štěpkovací nože si větve samy podávají. Průchozí mezera mezi hřídelemi je 70 mm. Štěpkovací nože jsou zasunuté do drážek v hřídelích a uchyceny pomocí dvou šroubů. Nože vyrábíme z kvalitní nástrojové oceli a je možné je opakovaně brousit. Po nabroušení se pod nůž vloží podložka, aby mezi ostřím nožů byla opět malá mezera (cca 0,1 mm). Podložky dodáváme v různých tloušťkách. Jedním broušením se nůž obvykle sníží o 0,5 až 0,8 mm. Na jedno nabroušení vyrobí nože 100 až 500 m3 štěpky (cca 1000 až 5000 rašlových pytlů), záleží kolik se do štěpkovače dostává nečistot (hlína, kamínky,…). Každý nůž je možné zbrousit až o 4 mm, poté je třeba ho vyměnit za nový.
