URBAN SMH70 s točnou a dopravníkem 2,6 m

Štěpkovač (špalíkovač) URBAN SMH70 je poháněný motorem Briggs & Stratton VANGUARD o výkonu 10 hp. Od motoru je výkon přenášen klínovými řemeny na převodovku s olejovou náplní, která pohání štěpkovací ústrojí. Štěpkovač je umístěn na točně na silničním podvozku s SPZ pro snadnou přepravu na jakékoliv místo.

DO PRŮMĚRU 80 MM

Součástí stroje je: návod k používání včetně prohlášení o shodě a velký technický průkaz k přívěsu

  • Kategorie: URBAN SMH70
  • Modelová řada:70
  • Katalogový kód:SMH70 T D2,6
  • V nabídce od:25.05.2018
  • Dostupnost:do 2 týdnů
Hmotnost: 565 kg
Max. průměr měkkého čerstvého dřeva (borovice): 80 mm
Max. průměr tvrdého čerstvého dřeva (dub, habr): 65 mm
Max. průměr tvrdého suchého dřeva (dub, habr): 50 mm
Max. rozměry hranolu (smrk): 60 x 60 mm
Max. rozměry prkna (smrk): 190 x 20 mm
Délka štěpky (není nastavitelná): 6 - 13 cm
Otvor ke štěpkovacímu ústrojí: 200 x 200 mm
Vstupní otvor násypky: 700 x 400 mm
Pracovní otáčky štěpkovacího ústrojí: 200 / min.
Maximální výkonnost: 4 m3/h
Výkon motoru: 7,5 kW (10 hp)
Palivo: Natural 95
Objem palivové nádrže: 4 l
Průměrná spotřeba paliva: 1 - 1,5 l/h
Počet štěpkovacích nožů: 6
Mezera mezi ostřím štěpkovacích nožů: cca 0,1 mm
Životnost nožů na jedno nabroušení: 100 - 500 m3 štěpky
Podvozek: Silniční s SPZ
Nájezdová brzda: Ne
Točna mezi štěpkovačem a přívěsem: Ano - 8 poloh po 45°
Ochrana proti přetížení: Prokluz řemenů
Rozměry (délka x šířka x výška): 311x153x340 cm
Rozměry v pracovní poloze (délka x šířka x výška): Závisí na poloze dopravníku
Rozměry balení (délka x šířka x výška): 385x153x250 cm
Délka bez oje: 205 cm
Výstup štěpky: Dopravník 2,6 m
Pohon dopravníku: Řemenový převod
Výška konce dopravníku při úhlu 30°: 191
Výška konce dopravníku při úhlu 40°: 228

Motor

Štěpkovač je poháněn čtyřtaktním benzinovým motorem Briggs & Stratton VANGUARD o výkonu 10
koní. Od motoru je výkon přenášen klínovými řemeny na převodovku s olejovou náplní, která pohání
štěpkovací ústrojí. Motor je možné dodat s ručním startováním nebo za příplatek s elektrickým
startérem (ruční startování zůstane zachováno). Objem palivové nádrže je 4 litry. Na přání lze štěpkovač osadit počítadlem motohodin.

motor

Silniční podvozek

Štěpkovač je usazen na nebrzděném přívěsu s SPZ, který má vpředu vysouvací kolečko a vzadu dvě
stavitelné nohy. Přívěs se připojuje na kouli 50 mm tažného prostředku. Celková hmotnost přívěsu se
štěpkovačem je 565 kg. Maximální hmotnost v technickém průkazu je 600 kg. Těžiště stroje je mírně
před nápravou.

silniční podvozek

Točna

Štěpkovač je na přívěsu umístěný na točně a lze s ním otáčet v úhlu 360°. Točnu lze západkou zajistit v 8 polohách po 45°.

točna

Pásový dopravník

Štěpka je vynášena pásovým dopravníkem délky 2,6 m. Sklon dopravníku je nastavitelný pomocí
navijáku. Při přepravě je dopravník zvednutý do svislé polohy. Jako volitelné příslušenství je možné
na konec dopravníku namontovat skluzavku o délce 0,8 m (štěpka ze skluzavky dopadne na vzdálenější
místo), nebo dvojitý pytlovač na rašlové pytle s opěrnou nohou. Pytlovač je připevněný pomocí čtyř
šroubů a jeho montáž zabere pouze několik minut.

pásový dopravník

Násypka

Násypka je dostatečně dlouhá pro zajištění bezpečnosti a navíc je vybavena bezpečnostním vypínacím rámem. Při stlačení vypínacího rámu dojde k zastavení motoru. Násypka je umístěna horizontálně, což značně usnadňuje vkládání dlouhých větví ve srovnání se svislou či šikmou násypkou. Povrchová úprava celého stroje je provedena práškovými barvami.



Ochrana proti přetížení

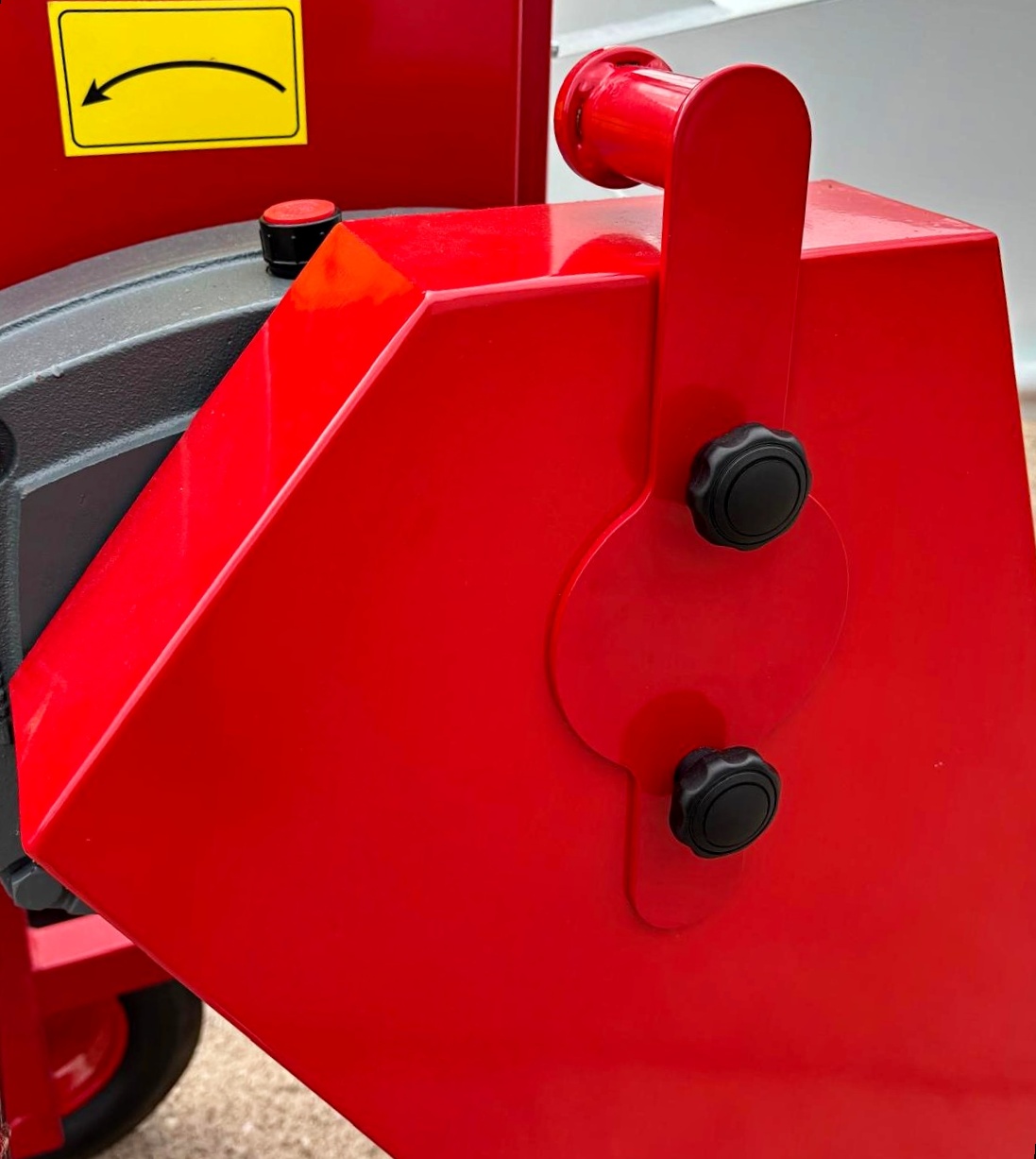

Při vložení příliš silné větve do štěpkovače dojde ke krátkému prokluzu řemenů a k zastavení motoru. Tímto je štěpkovač chráněn proti přetížení. Pokud k tomuto dojde, zůstanou obvykle nože štěpkovače zakousnuté ve větvi tak, že ji nelze vytáhnout ven.  V takovém případě stroj zajistěte proti neočekávanému znovuspuštění, z krytu řemenů odšroubujte krytku s pákou a pomocí páky otáčejte s řemenicí ve směru hodinových ručiček, dokud se větev neuvolní. Po vyjmutí větve, vyjmutí páky, kontrole řemenů a zpětné montáži krytky je možno pokračovat v práci.



Štěpkovací ústrojí

Štěpkovací ústrojí pracuje na principu dvou protiběžných hřídelí s noži. Štěpkovací nože si větve samy podávají. Průchozí mezera mezi hřídelemi je 70 mm. Štěpkovací nože jsou zasunuté do drážek v hřídelích a uchyceny pomocí dvou šroubů. Nože vyrábíme z kvalitní nástrojové oceli a je možné je opakovaně brousit. Po nabroušení se pod nůž vloží podložka, aby mezi ostřím nožů byla opět malá mezera (cca 0,1 mm). Podložky dodáváme v různých tloušťkách. Jedním broušením se nůž obvykle sníží o 0,5 až 0,8 mm. Na jedno nabroušení vyrobí nože 100 až 500 m3 štěpky (cca 1000 až 5000 rašlových pytlů), záleží kolik se do štěpkovače dostává nečistot (hlína, kamínky,…). Každý nůž je možné zbrousit až o 4 mm, poté je třeba ho vyměnit za nový.
