URBAN TR110 s dvojitým pytlovačem

Štěpkovač (špalíkovač) URBAN TR110 je nesený na tříbodovém závěsu traktoru. Optimální výkon traktoru je 70 hp a více, minimální výkon je 50 hp. Pohon je zajištěn přes kardan s přetěžovací spojkou (je součástí stroje). Výkon je dále přenášen na převodovku s olejovou náplní, která pohání štěpkovací ústrojí. Pro snížení rázů přenášených na kardan a do převodovky traktoru je možné ke štěpkovači objednat setrvačník.

Ve srovnání se stroji TR70 a TR75 je práce s TR110 výrazně rychlejší, protože je možné vkládat větší průměry materiálu a také mnohem větší počet menších větví najednou.

DO PRŮMĚRU 120 MM

Součástí stroje je: 50 ks rašlových pytlů, kardan s třecí přetěžovací spojkou, řetězy proti padání hydrauliky traktoru, závěs pro valník včetně koule ISO 50, návod k používání včetně prohlášení o shodě

  • Kategorie: URBAN TR110
  • Modelová řada:110
  • Katalogový kód:TR110 2P
  • V nabídce od:24.01.2017
  • Dostupnost:do 2 týdnů
Hmotnost: 670 kg
Max. průměr měkkého čerstvého dřeva (borovice): 120 mm
Max. průměr tvrdého čerstvého dřeva (dub, habr): 100 mm
Max. průměr tvrdého suchého dřeva (dub, habr): 80 mm
Max. rozměry hranolu (smrk): 100 x 100 mm
Max. rozměry prkna (smrk): 280 x 40 mm
Délka štěpky (není nastavitelná): 7 - 22 cm
Otvor ke štěpkovacímu ústrojí: 290 x 290 mm
Vstupní otvor násypky: 800 x 600 mm
Maximální výkonnost: 80 pytlů za hodinu
Kategorie 3-bodového závěsu: 2
Maximální otáčky kardanu: 1000 / min.
Minimální výkon traktoru: 50 hp
Optimální výkon traktoru: 70 hp a více
Nastavitelný (výsuvný) rám štěpkovače: Ano - 3 polohy
Výsuvné nohy: Ano
Počet štěpkovacích nožů: 6
Mezera mezi ostřím štěpkovacích nožů: cca 0,1 mm
Životnost nožů na jedno nabroušení: 150 - 800 m3 štěpky
Ochrana proti přetížení: Přetěžovací spojka
Rozměry v přepravní poloze (délka x šířka x výška): 160x187x132 cm
Rozměry v pracovní poloze (délka x šířka x výška): 160x253x124 cm
Rozměry balení (délka x šířka x výška): 160x187x147 cm
Výstup štěpky: Dvojitý pytlovač
Zajišťovací řetězy proti padání hydrauliky traktoru: Ano
Závěs pro valník: Ano - klasický + koule ISO 50

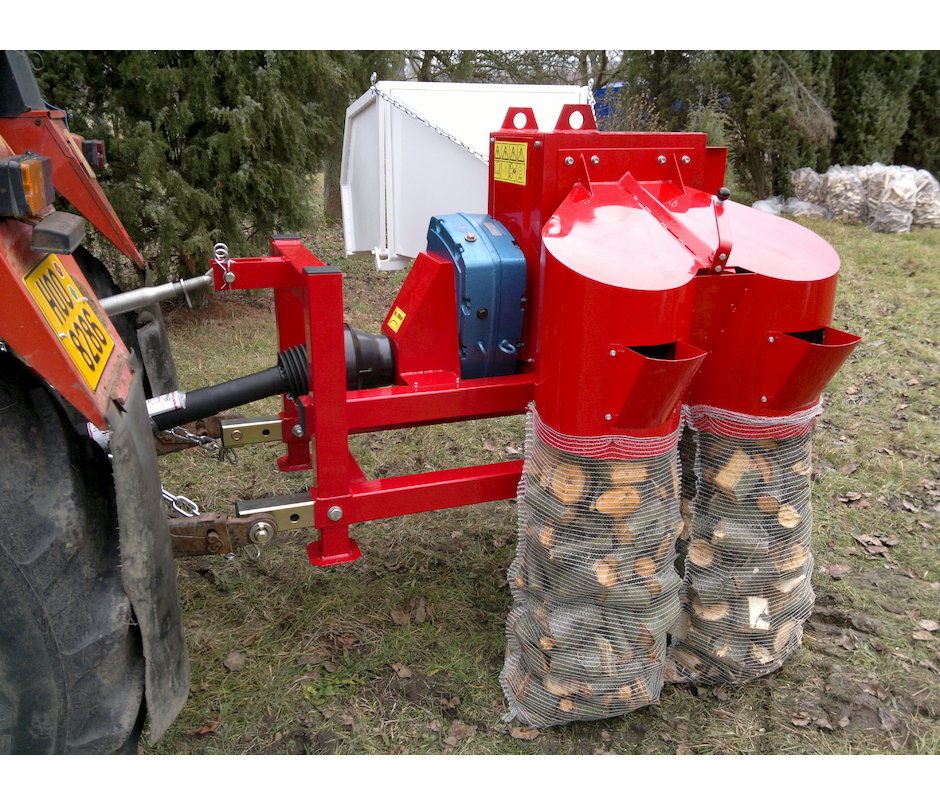

Dvojitý pytlovač na rašlové pytle

Používají se rašlové pytle o velikosti 57 × 104 cm. Klapkou lze přepínat mezi plněním jednoho nebo druhého pytle. Po naplnění prvního pytle není třeba přerušovat práci kvůli plnému pytli - stačí pouze překlopit klapku a štěpky dále padají do druhého prázdného pytle. V průběhu plnění druhého pytle je možné vyměnit první, již plný pytel, za prázdný. Při nepřetržitém vkládání větví je možné pytel naplnit už za 20 sekund. Optimální jsou pro obsluhu štěpkovače 3 osoby, přičemž jedna z nich pouze mění a nakládá pytle. Ke štěpkovači s pytlovačem na rašlové pytle dostanete 50 ks rašlových pytlů zdarma.

Násypka

Násypka se skládá z pevné a odklápěcí části. Díky tomu zabírá štěpkovač v přepravní poloze méně místa do šířky - nepřesahuje obrysy traktoru, což je důležité pro jízdu v lese mezi stromy. V pracovní poloze se sklopením odklápěcí části násypka prodlouží. Prodloužená násypka zajišťuje lepší vedení větví a bezpečnost obsluhy. Navíc je násypka osazena bezpečnostním vypínacím rámem s koncovým spínačem, ten je k některým traktorům možné připojit tak, aby při stlačení vypínacího rámu došlo k zastavení motoru nebo vývodové hřídele traktoru. Násypka je orientována vodorovně, což ve srovnání se svislou či šikmou násypkou značně usnadňuje vkládání dlouhých větví. Povrchová úprava celého stroje je provedena práškovými barvami.



Připojení k traktoru

Minimální doporučený výkon traktoru je 50 hp. Optimální výkon traktoru je 70hp a více. Traktor s tímto výkonem může při štěpkování běžet v nízkých otáčkách (cca 1300/min na motoru). Velikost traktoru musí být přiměřená vzhledem k hmotnosti štěpkovače. Vývodová hřídel traktoru je zařazena na otáčky 1000/min. (může být zařazena i na 540/min, ale při nízkých otáčkách hůř funguje podávání větví). Pohon je zajištěn přes kardan s přetěžovací spojkou nastavenou na krouticí moment 1600 Nm. Spojka se při vložení příliš silné větve prosmekne a tím chrání traktor i štěpkovač proti přetížení.

Setrvačník

Pro snížení rázů přenášených na kardan a do převodovky traktoru je možné na štěpkovač namontovat setrvačník. Standardně štěpkovač dodáváme bez setrvačníku. Setrvačník je možné objednat jako volitelné příslušenství.

Nastavitelný rám

Nastavitelný výsuvný rám štěpkovače dovoluje připojení k různým typům traktorů při zachování optimálních úhlů zalomení kardanu.

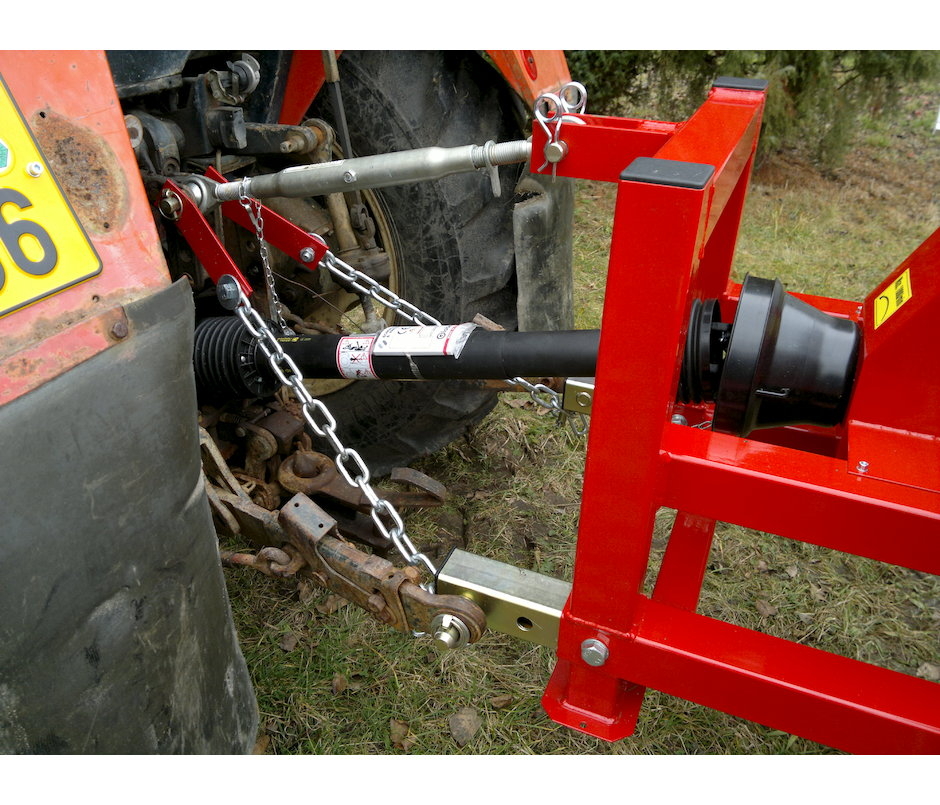

Zajišťovací řetězy / Výsuvné nohy

Při práci musí být štěpkovač zvednutý na hydraulice traktoru do optimální pracovní výšky. V pracovní výšce je možné štěpkovač zajistit pomocí zajišťovacích řetězů, nebo ho lze pokládat na zem na dvě nastavitelné nohy. Zajišťovací řetězy i nastavitelné nohy jsou součástí štěpkovače.

Štěpkovací ústrojí

Štěpkovací ústrojí pracuje na principu dvou protiběžných hřídelí s noži. Štěpkovací nože si větve samy podávají. Průchozí mezera mezi hřídelemi je 110 mm. Štěpkovací nože jsou zasunuté do drážek v hřídelích a uchyceny pomocí čtyř šroubů. Nože vyrábíme z kvalitní nástrojové oceli a je možné je opakovaně brousit. Po nabroušení se pod nůž vloží podložka, aby mezi ostřím nožů byla opět malá mezera (cca 0,1 mm). Podložky dodáváme v různých tloušťkách. Jedním broušením se nůž obvykle sníží o 0,5 až 0,8 mm. Na jedno nabroušení vyrobí nože 150 až 800 m3 štěpky (cca 1500 až 8000 rašlových pytlů), záleží kolik se do štěpkovače dostává nečistot (hlína, kamínky,…). Každý nůž je možné zbrousit až o 4 mm, poté je třeba ho vyměnit za nový.



Závěs pro valník

Štěpkovač je vybaven závěsem pro připojení valníku o maximální hmotnosti 2000 kg. Valník je možné připojit do klasického závěsu nebo na kouli ISO 50.
